1、插人式電極鹽浴爐結構形式

　　插人式電極鹽浴爐是電極浴爐的一種形式，電極從浴槽上方插入人。圖是典型插人式鹽浴爐的結構形式。

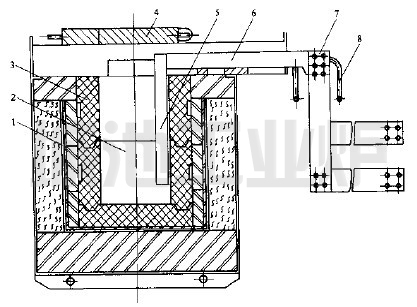

 插入式電極盆浴爐

1—鋼板槽  2—爐膛  3—浴槽  4—爐蓋  5—電極　6—電極柄  7一匯流板  8—冷卻水管



　　這類浴爐的，浴槽一般用耐火磚砌筑或耐火混凝土澆鑄而成。浴爐的爐殼用鋼板焊接而成，并用型鋼加固。浴爐底部配有鋼架，使爐殼底部離開地面不少子75mm，以利于底部通風。爐殼頂部應適當保溫，以滿足爐殼表面溫升的要求。

　　在爐襯中通常有一個璧厚不小于6mm的鋼板槽。鋼板槽的外壁與滬殼間砌以保溫磚。內壁與浴槽之間填以厚度不小于30mm耐火枯土搗固層或類似的隔層，用以防滲、防脹和絕熱。

2、插人式電極鹽浴爐浴槽

    a.電極浴爐浴槽尺寸

　　電極浴爐浴摘尺寸的設計原則與外熱式浴爐基本相同，其工作區間截面尺寸應等于浴槽截面尺寸成去電極所占區域的尺寸。

    b.耐火材料浴槽

　　插人式電極鹽爐的浴槽常用重質粘土磚、高鋁磚和異形耐火磚砌筑或耐火混凝土搗打成形(見埋人式鹽浴爐浴帶部分)，為減少鹽對磚縫的腐蝕和滲透，磚縫應很小，一般為1.0mm，常用磷酸鹽耐火泥漿作磚間粘接劑。

　　插人式電極鹽浴爐的浴槽形狀取決于工件及夾具的形狀和尺寸，以及電極布置的方式和位置，可以是方形、團形、多邊形等形式。

    c.插人式電極浴爐金屬浴

　　槽某些金屬熱處理工藝所用鹽浴成分。不允許盛于耐火材料的浴槽里(例如在傲鹽中加熱、回火和分級淬火)，而采用金屬浴槽。

　　鋼制浴摘常做成具有一個傾斜的后壁。電極也制成傾斜的，電流通過電極間的鹽液而進人金屬浴槽，并沿較短途徑回到另一電極。傾斜的電極與浴槽可使電流能沿整個電極長度流過鹽浴。由于電極下部非常接近浴槽，所以鹽浴大部分熱量集中在下部，使摘下部的鹽浴有較高的溫度和較小的密度，造成鹽浴向上升起流動。使槽內溫度均勻。改變電極到鋼浴槽的距離，可有效地控制鹽浴升起速度。

　　金屬浴槽可根據用途采用碳鋼或浸鋁鋼板制造，厚度在12-38mm范圍內。薄板制的浴槽一般沿周圍焊上角鋼加強肋，較深的浴槽，可在其中段附加構件。鋼制浴槽可直接放在保溫磚上。
