節約能源是我國能源戰略的重要目標。在軋鋼生產中，加熱爐是主要的耗能設備之一。合理選用加熱爐，提高燃料利用率，對于降低能源消耗，減少鋼坯氧化燒損，提高加熱質量，從而充分創造整個軋線生產過程的經濟效益，具有非常重要的意義。基于2000年建成投產的第一條線材生產線加熱爐的狀況，并且對國內外大中型線材生產線加熱爐在節能降耗、環境保護等方面進行調研對比，在新建的第二條高速線材生產線中采用了雙蓄熱式步進梁加熱爐。

    步進梁加熱爐的作用是將大于500℃的熱裝或常溫下冷裝的連鑄坯加熱到軋制所需要的溫度，以提高金屬的塑性，減少軋制變形抗力和機械電氣負荷，節約能源和能耗。

    蓄熱式加熱爐的工作原理

    1 蓄熱式加熱爐的理論基礎

    蓄熱式燃燒技術，19世紀中期就開始用于高爐熱風爐、平爐、焦?fàn)t、玻璃熔爐等規模大且溫度高的爐子。其原理是采用蓄熱室余熱回收裝置，交替切換煙氣和空氣，使之流經蓄熱體，達到在最大程度上回收高溫?zé)煔獾娘@熱，提高助燃空氣溫度的效果。但傳統的蓄熱室采用格子磚作蓄熱體，傳熱效率低，蓄熱室體積龐大，換向周期長，限制了它在其他工業爐上的應用。新型蓄熱室，采用陶瓷小球或蜂窩體作蓄熱體，其比表面積高達200～1000m2/m3，比老式的格子磚大幾十倍至幾百倍，因此極大地提高了傳熱系數，使蓄熱室的體積可以大為縮小。另外，由于換向裝置和控制技術的提高，使換向時間大為縮短，傳統蓄熱室的換向時間一般為20～30min，而新型蓄熱室的換向時間僅為0.5～3min。新型蓄熱室傳熱效率高和換向時間短，帶來的效果是排煙溫度低（200℃以下），被預熱介質的預熱溫度高（只比爐溫低100～150℃）。因此，廢氣余熱得到接近極限的回收，蓄熱室的溫度效率可達到85%以上，熱回收率達80%以上。

    2 蓄熱式加熱爐的工作原理

    宣鋼二高線步進梁蓄熱式加熱爐是將助燃空氣和高爐煤氣經換向系統后經各自的管道送至爐子左側各自的蓄熱式燃燒器，自下而上流經其中的蓄熱體，分別被預熱到950℃以上，然后通過各自的噴口噴入爐膛，燃燒后產生高溫火焰加熱爐內鋼坯，火焰溫度較同種煤氣做燃料的常規加熱爐高400～500℃,90%以上的熱量被蓄熱體回收，最后以150℃以下的溫度排放到大氣中，比常規加熱爐節能30%～50%。同時，高溫?zé)煔膺M(jìn)入右側通道，在蓄熱室進行熱交換，將大部分余熱留給蓄熱體后，煙溫降到150℃左右進入換向機構，然后經排煙機排入大氣。幾分鐘后控制系統發出指令，換向機構動作，空氣、高爐煤氣、煙氣同時換向?qū)⑾到y(tǒng)變?yōu)橄乱粋�狀態，此時空氣和高爐煤氣從右側噴口噴出并混合燃燒，左側噴口作為煙道，在排煙機的作用下，高溫?zé)煔馔ㄟ^蓄熱體后排出，一個換向周期完成。


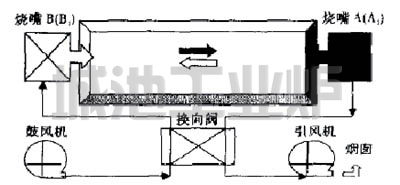

    圖1 蓄熱式加熱爐燃燒系統工作原理簡圖

    加熱爐簡介及其性能特點

    1 加熱爐基本結構

    宣鋼二高線廠加熱爐為懸臂輥側進料、側出料的步進式加熱爐。加熱爐從進料端到出料端分為I加熱段、II加熱段、均熱段，采用蓄熱式燃燒技術, 蓄熱式燒嘴在I加熱段、II加熱段、均熱段進行上下供熱，燃燒高爐煤氣，熱值為 750X4.18KJ/Nm3。爐子的主要尺寸見表1：

    表1:加熱爐的主要尺寸
    項  目                     尺  寸
    有效長度                     22388
    爐子內寬                     12600
    上加熱爐膛高度               1400
    下爐膛高度                   2200
    砌底總長                     23888
    砌底總寬                     13800
    有效爐底面積（m2）            282
    固定梁頂面標高                57.5


    爐子鋼結構由普碳鋼板和型鋼焊接件組成，分為四個主要部分:爐底鋼結構、爐子兩側鋼結構、裝、出料端鋼結構、爐頂鋼結構。加熱爐砌體采用澆注料整體澆注，爐頂采用平頂?shù)鯍旖Y(jié)構，錨固磚用錨固鉤吊掛在爐頂鋼結構上。爐區設有平臺,平臺之間安置梯子和欄桿。加熱爐除裝料爐門和出料爐門外，設4個檢修爐門，端墻帶有耐熱透視玻璃的自閉式窺孔。爐門采用無水冷卻。加熱爐設置6根固定梁和4根步進梁，采用單排布料。在加熱段和均熱段間采用水梁交錯技術，保證鋼坯溫度均勻性。

    爐子的機械設備主要包括：裝料爐門、爐內裝料輥道、推鋼機、步進機械、爐內出料輥道、出料爐門。

    宣鋼二高線步進梁式加熱爐設置汽化冷卻系統一套，采用強制循環方式。進出料懸臂輥道和工業電視采用循環水冷卻。

    鋼坯進入加熱爐前在爐外上料輥道上通過測長后由爐外上料輥道送入爐內，通過懸臂輥道減速定位，然后由爐后液壓推鋼機推到固定梁上。通過步進梁上升——前進——下降——后退的周期運動，爐內鋼坯被輸送到加熱爐出料端并放置在出料懸臂輥道上，然后由懸臂輥道輸出爐外。

    2 供熱制度和燃燒系統

    宣鋼二高線加熱爐采用蓄熱燃燒技術，蓄熱體為蜂窩體。通過爐墻側部的空氣蓄熱燒嘴和煤氣蓄熱燒嘴進行供熱，將空氣和煤氣分別預熱到950℃以上再噴入爐膛。加熱爐分為三個供熱段,分別為I加熱段、II加熱段、均熱段, 沿爐長方向上設置多個供熱點，兩側上下蓄熱燒嘴供熱，供熱燒嘴共64只，采用三段爐溫制度（各段空氣蓄熱燒嘴和煤氣蓄熱燒嘴的分布見表2），其中，I加熱段爐溫為850～1050℃；II加熱段爐溫為1050～1150℃；均熱段爐溫為1150～1250℃，各段上下供熱比約為45%/55%。各供熱段的流量和空燃比通過自動控制系統調節，上下供熱量的調節通過燒嘴的能力和燒嘴前手動蝶閥實現。

    表2:各段空氣蓄熱器燒嘴和煤氣蓄熱器燒嘴的分布及燃料配比


序號	供熱段	空氣蓄熱器     燒嘴個數（個）	煤氣蓄熱器     燒嘴個數（個）	燃 料 配 比     %
1	I加熱段上	4	4	11	25
2	I加熱段下	4	4	14
3	II加熱段上	6	6	17	37.5
4	II加熱段下	6	6	20.5
5	均熱段上	6	6	17	37.5
6	均熱段下	6	6	20.5
合計		32	32	100	100


    蓄熱式燃燒系統由空（煤）氣蓄熱室、換向系統及控制單元組成，采用分側分散換向系統對空氣和煤氣蓄熱燒嘴進行換向。分側分散換熱系統采用二位三通換向閥對空氣與煙氣進行換向，每側同一段內的上下幾個煤氣燒嘴共用一個二位三通換向閥對煤氣和煙氣進行換向。這種換向方式可以將換向閥到各燒嘴之間的管道體積減少到最小，這樣，換向過程中的熄火時間可以縮短2秒以下，換向過程中的煤氣損耗也可以減少到最小。另外，采用分段分側二位三通換向，爐子兩側的換向閥和管道對稱，消除了爐子兩側熱狀態不均的問題。二位三通換向閥采用雙作用形式，并遵守先關供氣，后開排煙的操作策略，雙作用換向閥在換向過程中可以當作切斷閥使用，避免了煤氣或空氣與煙氣相遇的可能。

    分側分散換向系統的優點：

    -解決了集中換向方式存在的問題，縮小了換向閥到燒嘴之間的管道長度和體積；
    -節約了煤氣消耗；
    -解決了全分散換向方式管路過多、設備過多、故障點過多和檢修空間太小的問題
    -系統簡潔可靠，設備故障點少，管道美觀大方，檢修空間寬敞。

    換向系統采用PLC控制。主要功能有：

    -當換向系統處自動運行狀態時，換向閥以一定的時間間隔完成換向動作。
    -當排煙溫度過高時，系統將強制換向閥換向，直至排煙溫度下降到設定的溫度范圍內。系統處于手動狀態時，可在觸摸屏上進行手動換向。
    -超溫報警
    -動作異常報警：當換向閥閥位異�；蜷L時間動作不到位時，觸摸屏上會出現報警指示燈閃爍并指示故障點所在位置，蜂鳴器報警，系統作出相應的應急或人工干預。

    3 爐區控制系統

    全爐采用的自動控制系統包括各設備的控制設定及所有設備的順序聯鎖控制�？刂品绞綖槭謩樱胱詣雍妥詣涌刂�。自動控制具體包括：1）各段爐區的自動控制，以合理的空燃比進行調節，對各段空氣和煤氣流量進行計量和檢測；2）對各種危險情況進行報警；3）汽化冷卻系統自動化控制；4）微機監控軟件顯示系統流程圖、趨勢圖控制，并能生成報表。

    4 加熱爐主要技術性能參數

              爐型：                  蓄熱式步進梁加熱爐
              鋼種：                  普碳鋼、優質碳素結構鋼、焊條鋼、焊絲鋼、低合金鋼、彈簧鋼、冷墩鋼等
              坯料尺寸：         150×150×12000
              短尺長度                不短于9000 mm
              單根坯料重量級          2052kg
              燃料種類                高爐煤氣
              入爐溫度：              冷裝：室溫
                                      熱裝：>600℃，熱裝率60～80%
              出爐溫度：              950～1150℃
              爐子加熱能力：          150 t/h
              空氣預熱溫度：          ≥950℃
              煤氣預熱溫度：          ≥950℃
              裝料方式：            采用爐內懸臂輥道加對齊推鋼機側裝料
              出料方式：            采用爐內懸臂輥道側出料（軋制線標高為+5.80米）
              爐內布料方式:         單排布料
