理想淬火冷卻速度

　　加熱到A狀態(tài)的鋼，淬火冷卻速度必須大于臨界冷卻速度是才能獲得要求的M組織。

完美淬火冷卻溫度

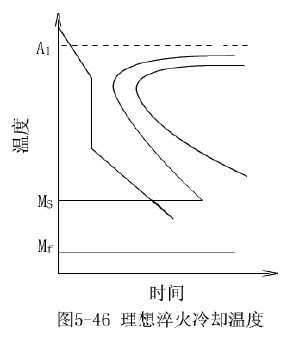

　　從此圖我們可以看出，要獲取M組織，不需要在整過冷卻過程中都快速冷卻，關(guān)鍵在C曲線鼻尖處，這里奧氏體最不穩(wěn)定，因此650最不穩(wěn)定，因此650～550℃溫度范圍內(nèi)要快速冷卻，而在稍低于Ai點(diǎn)和稍高于Ms點(diǎn)處過奧氏體較穩(wěn)定，為了減少淬火冷卻中因工件截面內(nèi)外溫度差引起的熱應(yīng)力，冷卻速度應(yīng)緩慢些，特別是Ms點(diǎn)處，冷卻速度太大，工件體積漲大，組織應(yīng)力也愈大，易引起變形和開裂。

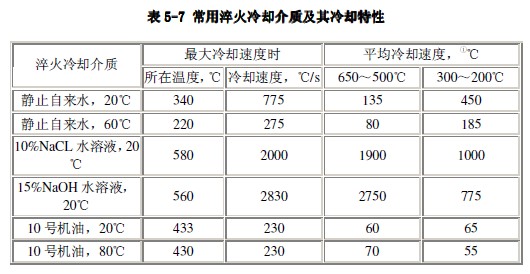

常用淬火冷卻介質(zhì)

　　各冷卻速度值均系根據(jù)有關(guān)冷卻速度特性曲線估算。冷卻速度特性曲線通常是用導(dǎo)熱率高的銀制球形試樣( φ20mm)，加熱后淬入冷卻介質(zhì)中，利用熱電偶測出試樣心部溫度隨冷卻時(shí)間的變化，并經(jīng)示波器顯示出來。
